Частотомер 1 гГц

Частотомер это тот прибор, с которым жизнь в вашей лаборатории станет немного комфортней. Прибор ниже описанный назвать в полной мери частотомером можно с натяжкой так как он имеет мало разрядов в индикаторе и больше похож на хороший качественный пробник. Прибор вообще не нуждается в какой либо настройки, все что вам нужно это просто собрать его без ошибок и из исправных радио элементах. Все устройство собрано на трех микросхемах считая КРЕНку. Микросхема делитель и PIK контроллер.
Спецификации:
• Диапазон измерений: 0,0 до 999,9 MHz, шаг 0,1 MHz
• Правильное округление, уменьшенное мигание последней цифры
• индикация Over-диапазона
• Быстрое измерение - короткое измерение период
• Высокая чувствительность в ВЧ/СВЧ - диапазоне
• Можно вычитать 10,7 MHz для использования с приемником
Технические данные:
Напряжение питания: 8-20 V
Потребляемый ток: тип. 80 mA, макс. 120 mA
Входное напряжение: max. 10 mV в диап. 70-1000 MHz
Период измерения: 0,082 сек.
Обновление дисплея: 49 Hz

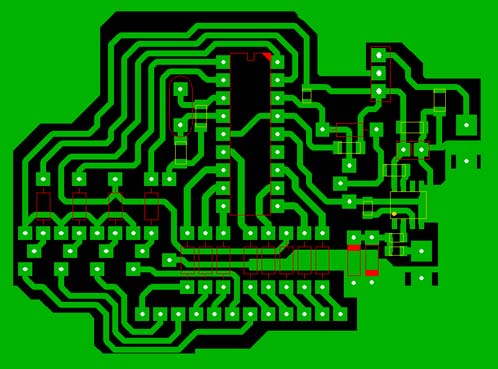

ДЕТАЛИ:

R1 - 39 k
R2 - 1 k
R3-R6 - 2,2 k
R7-R14 - 220

C1, C5, C6 - 100 нФ
C2, C3, C4 - 1 нФ
C7 - 100 мкФ
C8, C9 - 22 пФ

IC1 - 7805(КРЕН5А)
IC2 - SAB6456
IC3 - PIC16F84 запрограммированный + панелька
T1 - BC546B
T2-T5 - BC556B
D1, D2 - BAT41 (BAR19)
D3 - HD-M514RD (красн.) или HD-M512RD (зеленый), 4-цифровой коммутируемый LED - дисплей
X1 - 4 MHz Кварц
ВЧ - соединиткль
